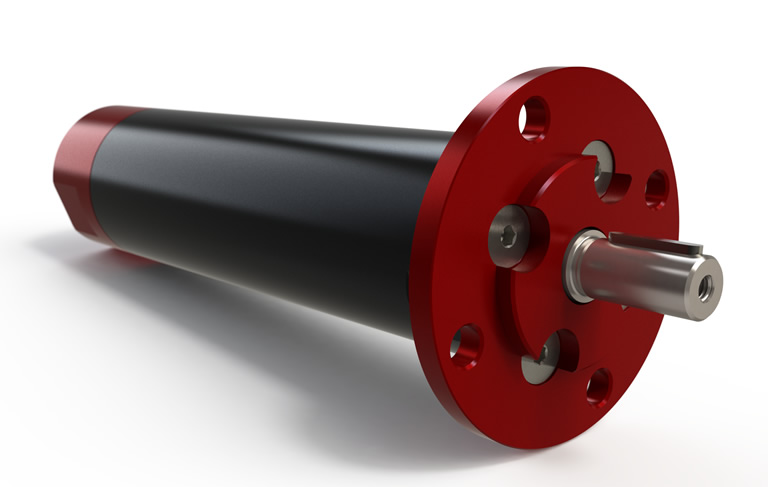

Motores neumáticos de paletas SERIE CVM10
Los motores compactos CVM10 de Globe Airmotors son una familia de motores neumáticos de paletas diseñados para ofrecer alto rendimiento en un cuerpo pequeño y modular, optimizados para aplicaciones industriales donde el espacio, peso y flexibilidad son críticos.
Preguntas frecuentes:
- ¿Qué son y para qué sirven?
- Características principales
- Rendimiento
- Opciones y variantes
- Ventajas del CVM10
¿Qué son y para qué sirven?
- El CVM10 Compact Vane Motor es un motor de aire de paletas compacto con un diseño modular que permite adaptarlo según las necesidades de cada aplicación.
- Se emplea en industrias como alimentaria y de bebidas, cosmética, farmacéutica, envasado, mezcladoras, automatización, petróleo y gas, entre otras, especialmente en maquinaria con espacios limitados o donde los motores eléctricos tradicionales no son adecuados.
- Su diseño permite cambiar velocidad, par y montaje según el uso, con muchas combinaciones posibles de montaje y accesorios.
Características principales
- Motor neumático de paletas con o sin reductor planetario integrado.
- Diseño modular: se puede combinar materiales, tipo de lubricación, montaje y más para adaptarlo a requisitos específicos.
- Opciones de materiales: carcasa de aluminio 7075 o acero inoxidable 316 para entornos agresivos o higiénicos.
- Certificación ATEX disponible para entornos con riesgo de explosiones.
- Arranque sin golpes y reversible instantáneamente, típico de motores neumáticos de paletas.
- Control sencillo de velocidad y par mediante reguladores de flujo o presión.
Rendimiento
El CVM10 ofrece diferentes configuraciones de etapas de reducción (1, 2 o 3 etapas) que permiten variar velocidad, par y potencia según la aplicación.
- 1 etapa:
- Velocidad libre ~ 4 000 – 23 000 rpm
- Potencia máxima ~ 0,56 kW (≈ 0,75 HP)
- Par máximo ~ 1,8 Nm
- 2 etapas:
- Velocidad ~ 800 – 1 900 rpm
- Potencia ~ ~0,54 kW
- Par máximo ~ 9,1 Nm
- 3 etapas:
- Velocidad ~ 225 – 575 rpm
- Potencia ~ ~0,52 kW
- Par máximo ~ 31 Nm
Opciones y variantes
Lubricación:
- Con lubricación. Estándar
- Lubricación alimentaria segura
- Sin lubricación (lubrication-free) para entornos sensibles
Montajes:
- Brida, patas, eje roscado 3/8" UNF, etc.
Materiales:
- Aluminio. Estándar
- Acero inoxidable para entornos corrosivos o higiénicos
Ventajas del CVM10
- Compacto y ligero. Ideal para espacios reducidos o equipos portátiles.
- Alta flexibilidad de configuración. Permite adaptar el motor a muchos requisitos técnicos.
- Resistencia a condiciones extremas (calor, humedad, suciedad y ambientes agresivos)
- Arranque sin esfuerzo y reversibilidad inmediata, sin desgaste considerable.
- Posibilidad de operación en zonas ATEX (con certificación).
